EDISIS
Il primo Software di Calcolo Strutturale per Edifici Antisismici in CA con Analisi Pushover e Shakedown
Novità della versione Edisis 14.0
Semplificata la modellazione di travi e pareti, ora definibili direttamente ai vari livelli con maggiore flessibilità, meno operazioni automatiche e gestione più chiara delle modifiche.
Introdotte nuove possibilità prima non gestibili (come pareti in falso e accorpamenti tra piani), con risparmio di tempo e maggiore precisione del modello.
È stata migliorata l’importazione degli sfondi grafici (Dxf e Dwg), permettendo l’uso diretto dei file, la gestione dei layer, dello snap e dei colori.
Il software aggiorna automaticamente le modifiche ai file di sfondo effettuate con CAD esterni, senza dover ricaricare o riposizionare il disegno.
Ai tipi di rinforzo previsti nel programma si aggiungono adesso alcune tecniche largamente utilizzate nel rinforzo dei nodi per la loro relativa facilità di esecuzione, parliamo di:
- placcaggio nodi con piastre in acciaio (Steel Plates),
- placcaggio nodi con piastre in materiali compositi (Frp Plates).
Entrambe le tecniche sono eseguibili dall’esterno e richiedono essenzialmente la messa a nudo dei pannelli nodali liberi da travi, sui quali si applicano piastre in acciaio o tessuti quadriassiali in materiale composito, le prime con connessioni meccaniche, le seconde per incollaggio o connessioni a fiocchi.
Gli effetti di tali rinforzi portano benefici evidenti nella verifica a trazione diagonale del nodo e, limitatamente per le piastre in acciaio, anche sulla verifica a compressione diagonale.
Per l’efficienza del rinforzo è necessario che la piastra o il placcaggio siano adeguatamente ancorati al nucleo di calcestruzzo del nodo. L’effetto della sola aderenza produce un contributo di base, ma in genere è necessario prevedere in aggiunta un sistema di ancoranti specifici per il tipo di piastra, dimensionato nel numero e nella posizione, come visibile nelle seguenti figure.
Rinforzo nodale con piastre metalliche
Nel caso di rinforzo con piastre metalliche tg\r43il sistema viene definito mediante i due componenti principali:
- il piatto in acciaio: liscio o nervato:
definito nel tipo di acciaio, spessore, numero e tipo di ancoranti, area nervature (se presenti), resistenza di aderenza; - il sistema di ancoranti metallici:
definiti nel meccanismo resistente (meccanico o chimico), posizioni, diametro del gambo, profondità effettiva di ancoraggio, presenza di sistemi anti martellamento.
La capacità di ancoraggio viene valutata in accordo alle Ntc18, secondo le disposizioni di EC2-Part 4 Design of fastenings for use in concrete (CEN, 2018) e del Documento di Valutazione Europea EOTA EAD 330232-01-0601 Mechanical fasteners for use in concrete (2021).
Rinforzo nodale con placcaggi in fibra
Nel caso di rinforzo con placcaggi in fibra il sistema viene definito mediante i due componenti principali:
- il placcaggio in fibra:
con la definizione del tipo di tessuto (monoassiale, biassiale o quadriassiale), del tipo di fibra, del numero e del tipo di ancoranti, - il sistema di ancoranti a fiocco:
con la definizione del tipo di fibra, geometria del fiocco, diametro del connettore, profondità di inghisaggio, caratteristiche meccaniche della resina.
La capacità di ancoraggio per gli ancoranti in fibra del tipo a fiocco viene valutata in accordo alla CNR DT200 R2/2025 Istruzioni per la Progettazione, l’Esecuzione ed il Controllo di Interventi di Consolidamento Statico mediante l’utilizzo di Compositi Fibrorinforzati.
Il consuntivo dei materiali è stato esteso ai rinforzi, per tutti i tipi previsti dal programma ed è dettagliato per tipologie, livelli etc. in modo da poter avere sempre un controlli immediati dei quantitativi globali per stime accurate dei costi nelle fasi successive delle lavorazioni.

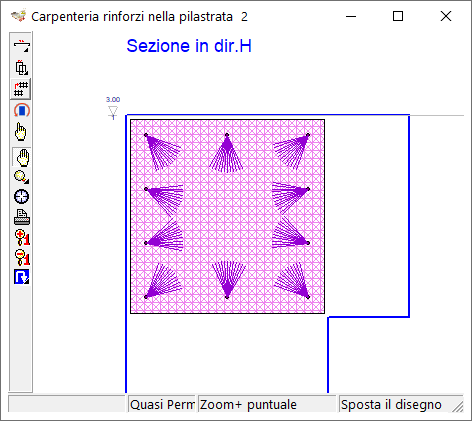

Nella nuova versione sono state introdotte le carpenterie dei rinforzi, nelle travate e nelle pilastrate, che rappresentano gli elaborati esecutivi per la messa in opera dei rinforzi.
Le viste 3D del modello sono state arricchite con le estensioni ai ferri di armatura per tutti gli elementi (travi, pilastri, plinti, platee), che permettono di apprezzare la disposizione nello spazio dei ferri longitudinali, delle staffe e degli eventuali tralicci Rep/Prem presenti.

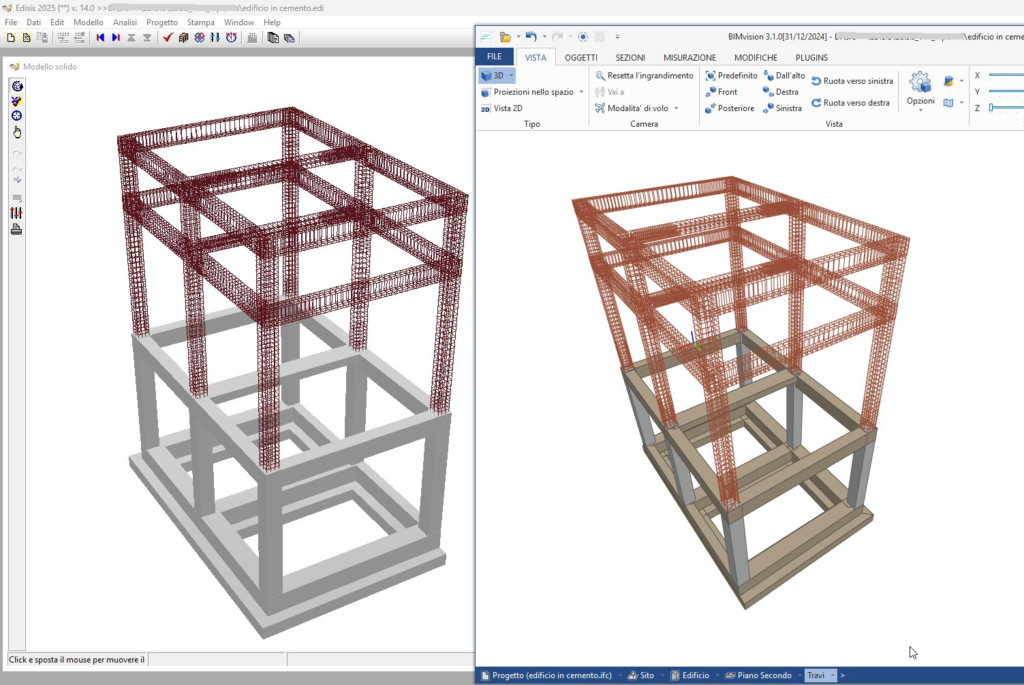

Adesso è possibile esportare anche l’armatura per come visualizzata nel 3D in formato IFC. Questo consente una maggiore continuità tra modello di calcolo, coordinamento BIM e computo metrico, facilitando l’integrazione con altri strumenti di progetto. In particolare sia per l’esportazione in IFC che per la visualizzazione del 3d si utilizza una modalità sintetica wireframe delle barre di armatura che consente una gestione agile del file dati anche per modelli complessi.
